لماذا تعد قواطع الدائرة المصغرة 2P 125A ضرورية لتوفير حماية موثوقة لكهرباء التيار المستمر

خلاصة:نظرًا لأن أنظمة الطاقة الكهروضوئية وأنظمة الاتصالات الحديثة تعتمد بشكل متزايد على التوزيع الموثوق للطاقة التي تعمل بالتيار المستمر، فقد أصبحت الحماية الفعالة للدوائر ضرورية.جالاكسي فيوزيوفر2P 125A قواطع دوائر مصغرةمصمم لتطبيقات التيار المستمر التي تتطلب حماية من الحمل الزائد، وحماية من ماس كهربائى، وعزل آمن للدائرة. استنادًا إلى منصة YRM9-125DC، تدعم هذه القواطع أنظمة التيار المستمر ذات الجهد المنخفض مع توفير تركيب DIN-rail، وقدرة كسر 10 كيلو أمبير، والتوافق مع IEC 60947-2 وGB/T 14048.2.

جدول المحتويات

• ما هي قواطع الدائرة المصغرة 2P 125A؟
• كيف تعمل قواطع الدائرة المصغرة 2P 125A؟
• ما هي الميزات الرئيسية؟
• ما هي المواصفات الفنية؟
• أين يتم استخدامها بشكل شائع؟
• كيف يجب عليك اختيار قاطع دائرة التيار المستمر المناسب؟
• ما الذي يجب عليك مراعاته أثناء التثبيت؟
• الأسئلة المتداولة
• خاتمة

ما هي قواطع الدائرة المصغرة 2P 125A؟

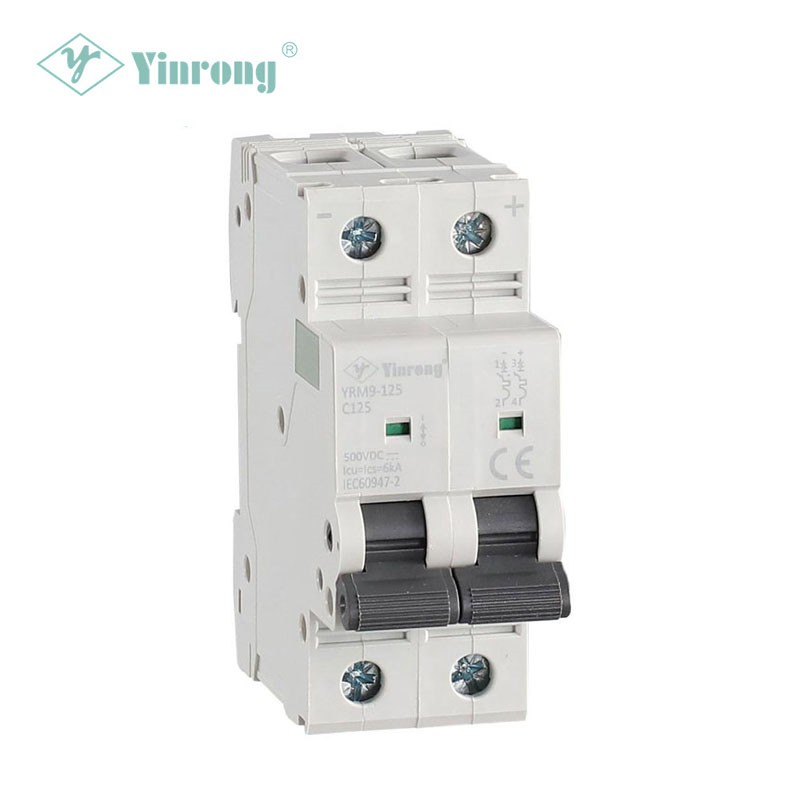

A قاطع دائرة مصغر 2P 125Aهو جهاز حماية للتيار المستمر مصمم لمقاطعة الظروف الحالية غير الطبيعية وتوفير عزل الدائرة عند الحاجة. يشير التعيين "2P" إلى تكوين ثنائي القطب، بينما يشير 125A إلى التصنيف الحالي الاسمي للنموذج المحدد.

على عكس المنصهر التقليدي الذي يتطلب عادةً الاستبدال بعد التشغيل، يمكن إعادة ضبط قاطع الدائرة بعد إجراء التحقيق المناسب في الخطأ. وهذا يجعله مفيدًا بشكل خاص للأنظمة الكهربائية حيث تكون قابلية الخدمة وكفاءة الصيانة والاستعادة السريعة أمرًا مهمًا.

وفقًا لمعلومات المنتج المقدمة من Galaxy Fuse، فإن سلسلة YRM9-125DC الخاصة بها مخصصة لأنظمة التيار المستمر، على وجه الخصوصالبنية التحتية للاتصالات والأنظمة الكهروضوئية. تدعم عائلة المنتج تكوينات 1P و2P و3P و4P، مع تيارات مصنفة من 80 أمبير إلى 125 أمبير وتكوينات جهد تيار مستمر تمتد من 250 فولت تيار مستمر إلى 1000 فولت تيار مستمر اعتمادًا على عدد الأقطاب.

بالنسبة للمشترين الذين يقارنون خيارات الحماية، فإن فهم الفرق بين قاطع التيار المتردد للأغراض العامة وقاطع التيار المستمر المصمم لهذا الغرض أمر بالغ الأهمية لأن انقطاع خطأ التيار المستمر يمثل تحديات كهربائية مختلفة. يساعد اختيار قاطع تم تصنيفه خصيصًا لجهد التيار المستمر وظروف الخطأ في النظام على تحسين موثوقية الحماية الشاملة.

كيف تعمل قواطع الدائرة المصغرة 2P 125A؟

الغرض الأساسي من قاطع الدائرة المصغرة هو فصل الدائرة عندما يتجاوز التيار حالة التشغيل المقبولة. في تركيب التيار المستمر، يجب أن يتم تصميم القاطع وتصنيفه بشكل مناسب لجهد النظام وتيار العطل المحتمل.

ويمكن النظر إلى مبدأ الحماية من خلال ثلاث وظائف مهمة:

• حماية الزائد:يستجيب القاطع عندما يظل التيار أعلى من مستوى التشغيل المسموح به لفترة كافية.
• حماية ماس كهربائى:إنه يقطع بسرعة تيارات الأعطال الأعلى بشكل كبير لتقليل مخاطر تلف المعدات.
• عزل:يمكن فصل الدائرة أثناء الفحص أو الخدمة أو الصيانة.

تحدد المعلومات الفنية YRM9-125DC اختبار الوقت الحالي عند 1.05 بوصة، و1.3 بوصة، و8 بوصة، و12 بوصة. بالنسبة لظروف الاختبار المذكورة، ترتبط مستويات تيار العطل الأعلى بسلوك التعثر السريع، مما يدعم وظيفة حماية الدائرة القصيرة للقاطع.

ما هي الميزات الرئيسية لقواطع الدائرة المصغرة 2P 125A؟

عند اختيار قاطع دائرة مصغر يعمل بالتيار المستمر للتطبيقات الصناعية أو تطبيقات الطاقة المتجددة، يجب تقييم الأداء الكهربائي جنبًا إلى جنب مع سهولة التركيب وإمكانية الخدمة على المدى الطويل.

1. حماية ثنائية القطب

يوفر التكوين 2P حلاً عمليًا لدوائر توزيع التيار المستمر حيث يلزم تبديل قطبين أو عزلهما معًا. وهذا يمكن أن يبسط ترتيبات حماية النظام وصيانته.

2. التصنيف الحالي العالي

تصنيف 125A يجعل هذه الفئة من القواطع مناسبة لتطبيقات توزيع التيار المستمر ذات التيار العالي حيث لا توفر تصنيفات MCB الأصغر سعة كافية. تغطي عائلة YRM9-125DC خيارات التيار المقنن 80A-125A.

3. قدرة جهد التيار المستمر

تعد قدرة جهد التيار المستمر أحد الاعتبارات الرئيسية عند شراء معدات حماية الدائرة. تحدد مواصفات المنتج التكوينات من 250 فولت تيار مستمر إلى 1000 فولت تيار مستمر وفقًا لترتيب القطب، مما يجعل المجموعة قابلة للتطبيق على مجموعة من بنيات التيار المستمر.

4. قدرة كسر 10kA

تنص معلومات المنتج YRM9-125DC على أقدرة كسر 10 كيلو أمبير. تعتبر هذه الخاصية مهمة عند تقييم ما إذا كان جهاز الحماية يمكنه مقاطعة تيار العطل المحتمل بأمان عند نقطة التثبيت المقصودة.

5. تركيب السكك الحديدية DIN

يدعم تركيب السكك الحديدية DIN التثبيت المريح في مجموعات التوزيع الكهربائية وخزائن التحكم. ويمكنه أيضًا أن يجعل عملية الاستبدال والصيانة أكثر وضوحًا بالنسبة لمتكاملي الأنظمة والمقاولين الكهربائيين.

6. الامتثال للمعايير الدولية

تحدد وثائق المنتج التوافق معإيك 60947-2وجيجابايت/ت 14048.2. يجب على المشترين دائمًا التحقق من الشهادات المعمول بها ووثائق الاختبار الخاصة بالنموذج الدقيق والسوق المقصود قبل الشراء.

ما هي المواصفات الفنية؟

يجب أن تكون المواصفات الفنية هي نقطة البداية عند تحديد ما إذا كان قاطع الدائرة المصغر 2P 125A مناسبًا لتثبيت معين للتيار المستمر.

تعتمد المواصفات المذكورة أعلاه على معلومات المنتج المنشورة من قبل الشركة المصنعة. نظرًا لأن الجهد والتيار يمكن أن يعتمدا على التكوين الدقيق للعمود وظروف التثبيت، يجب على الفرق الهندسية تأكيد الاختيار النهائي وفقًا لأحدث الوثائق الفنية قبل الطلب.

أين يتم استخدامها بشكل شائع؟

إن الجمع بين حماية التيار المستمر وسعة التيار العالية وتركيب سكة DIN المدمجة يجعل هذا النوع من القواطع مناسبًا للعديد من التطبيقات الكهربائية.

أنظمة الطاقة الشمسية الكهروضوئية

تحتوي المنشآت الكهروضوئية على دوائر متعددة للتيار المستمر بين الوحدات الشمسية ومعدات التجميع وأجهزة التحكم والبطاريات والعاكسات. يمكن لقواطع دوائر التيار المستمر المختارة بشكل صحيح أن توفر الحماية والعزل عند النقاط المناسبة في بنية التوزيع.

أنظمة الاتصالات

غالبًا ما تعتمد البنية التحتية للاتصالات السلكية واللاسلكية على توزيع طاقة التيار المستمر. تساعد حماية الدائرة الموثوقة على فصل الفروع المعيبة وتدعم الصيانة دون إيقاف تشغيل الدوائر غير المتأثرة دون داع.

لوحات توزيع التيار المستمر

يمكن لأنظمة التحكم الصناعية وخزائن توزيع التيار المستمر استخدام قواطع دوائر مصغرة مصنفة بشكل مناسب لحماية الدوائر الصادرة الفردية مع الحفاظ على استراتيجية حماية منظمة.

تخزين الطاقة ومعدات التيار المستمر ذات الصلة

عندما يتطلب نظام طاقة التيار المستمر حماية فرعية ذات تيار أعلى، يمكن لقاطع الدائرة ذو التصنيف المناسب أن يشكل جزءًا من بنية الحماية الشاملة. ومع ذلك، تتطلب تطبيقات تخزين طاقة البطارية تقييمًا دقيقًا لتيار العطل، والجهد، وقدرة الانقطاع، والتنسيق، والمعايير المعمول بها.

كيف يجب عليك اختيار قاطع دائرة التيار المستمر المناسب؟

لا ينبغي أبدًا أن يعتمد اختيار قاطع الدائرة المصغرة 2P 125A على التيار وحده. تأخذ عملية الاختيار الموثوقة في الاعتبار البيئة الكهربائية بأكملها.

1. تأكيد جهد النظام.يجب أن يفي تصنيف جهد التيار المستمر للقاطع بمتطلبات النظام الفعلية أو يتجاوزها.
2. حساب تيار التصميم .حدد تيارًا مقننًا مناسبًا للحمل المستمر ومتطلبات التصميم الكهربائي المعمول بها.
3. تحديد تيار الدائرة القصيرة المحتمل.يجب أن تكون قدرة الكسر مناسبة لمستوى الخطأ عند نقطة التثبيت.
4. تحقق من تكوين القطب.تأكد مما إذا كانت حماية 1P أو 2P أو 3P أو 4P مطلوبة بواسطة بنية النظام.
5. التحقق من توافق الموصل.يجب أن يكون حجم الكابل والمحطات الطرفية وطريقة الاتصال وظروف التثبيت متوافقة مع القاطع المحدد.
6. مراجعة المعايير والشهادات.تأكد من أن وثائق المنتج تلبي اللوائح ومتطلبات العملاء المطبقة على السوق المستهدف.
7. النظر في التثبيت والصيانة.يمكن أن يؤدي تركيب سكة DIN والتعريف الواضح إلى تحسين تنظيم اللوحة وكفاءة الخدمة.

لفرق المشتريات التي تبحث عن أالصين الصانع أو المورديجب تقييم الوثائق الفنية جنبًا إلى جنب مع القدرة على التصنيع، وعمليات مراقبة الجودة، وإصدار الشهادات، والقدرة على التسليم، ودعم ما بعد البيع.

ما الذي يجب عليك مراعاته أثناء التثبيت؟

التثبيت الصحيح لا يقل أهمية عن اختيار الكسارة الصحيحة. لا يمكن لجهاز حماية الدائرة عالي الجودة أن يعوض عن الأسلاك غير الصحيحة، أو عدم كفاية حجم الموصل، أو تصميم النظام غير المناسب.

• اتبع مخطط الأسلاك الخاص بالشركة المصنعة وتعليمات التثبيت.
• تأكد من قطبية التيار المستمر وتحديد الطرف قبل تنشيط الدائرة.
• استخدم الموصلات والمحطات الطرفية المناسبة للبيئة الحالية وبيئة التثبيت.
• تحقق من عزم الدوران المشدود وفقًا للوثائق الفنية المعمول بها.
• تحقق من جهد القاطع وقدرته على الكسر وفقًا لظروف النظام الفعلية.
• افحص التوصيلات بشكل دوري بحثًا عن علامات ارتفاع درجة الحرارة أو الارتخاء أو التلف الميكانيكي.
• يجب على الموظفين الكهربائيين المؤهلين فقط إجراء التثبيت أو الاختبار أو استكشاف الأخطاء وإصلاحها أو الصيانة.

تحدد معلومات YRM9-125DC المنشورة أيضًا أقصى اتصال سلكي يبلغ 25 مم² وتركيب سكة DIN، مما يوفر لمصممي اللوحات معلومات مفيدة عند تخطيط مخططات العلبة.

الأسئلة المتداولة

ماذا يعني 2P على قاطع الدائرة المصغرة 125A؟

"2P" يعني أن الكسارة لها قطبين. في نظام حماية التيار المستمر، يجب تحديد الترتيب الدقيق للتحويل والعزل وفقًا للهندسة الكهربائية واللوائح المعمول بها.

هل 2P 125A MCB مناسب لأنظمة الطاقة الشمسية الكهروضوئية؟

يمكن استخدامه في التطبيقات الكهروضوئية ذات التيار المستمر المناسبة عندما يتوافق معدل الجهد الكهربي، والتصنيف الحالي، وقدرة القطع، وتكوين القطب، ومتطلبات التثبيت مع تصميم النظام. تم تحديد YRM9-125DC خصيصًا لتطبيقات الطاقة الشمسية الكهروضوئية والاتصالات.

ما هي قدرة كسر YRM9-125DC؟

تحدد معلومات المنتج المنشورة أقدرة كسر 10 كيلو أمبير. لا يزال يتعين تقييم الملاءمة الفعلية مقابل تيار الدائرة القصيرة المحتمل عند نقطة التثبيت.

ما هي المعايير التي يتوافق معها المنتج؟

تحدد الشركة المصنعةإيك 60947-2وجيجابايت/ت 14048.2حسب المعايير المعمول بها للمنتج. يجب على المشترين طلب وثائق الامتثال والشهادة الحالية لمتطلبات الشراء المحددة الخاصة بهم.

ما هو العمر الميكانيكي؟

تشير المواصفات المنشورة إلى العمر الميكانيكي الذي يبلغ20,000 دورة. يمكن أن يعتمد عمر الخدمة الفعلي على ظروف التشغيل، وتكرار التبديل، والظروف البيئية، ومتطلبات التطبيق.

خاتمة

تتطلب الحماية الموثوقة لدائرة التيار المستمر أكثر من مجرد اختيار قاطع ذي التصنيف الحالي الصحيح. مناسبةقاطع دائرة مصغر 2P 125Aيجب أن تجمع بين القدرة المناسبة لجهد التيار المستمر، وسعة القطع، وتكوين القطب، وتوافق التثبيت، والمعايير المعترف بها. تم تصميم منصة YRM9-125DC من Galaxy Fuse للتطبيقات بما في ذلك الأنظمة الكهروضوئية وأنظمة الاتصالات، مع المواصفات المنشورة بما في ذلك التيار المقدر 80-125 أمبير، وقدرة كسر تصل إلى 10 كيلو أمبير، وتركيب السكك الحديدية DIN، والتوافق مع IEC 60947-2 وGB/T 14048.2.

إذا كنت تقوم بتوفير حماية موثوقة لدائرة التيار المستمر لمشروع كهروضوئي، أو نظام اتصالات، أو لوحة توزيع، أو أي تطبيق صناعي آخر،اتصل بنالمناقشة الجهد والتيار وتكوين القطب ومتطلبات التثبيت ومواصفات المشروع. يمكن أن يوفر Galaxy Fuse معلومات المنتج والدعم الفني لمساعدتك في تحديد الحل المناسب لحماية الدائرة.
